雷磨粉機成套設備結構流程圖
點擊：次 發布日期：2014-04-03 10:58:40 文章來源：佰辰磨粉機
傳統雷磨粉機成套設備細度一般在325目至400目之間，我們在使用傳統雷蒙磨過程中發現, 雷磨粉機在加工方解石類礦粉時，325 目粗粉中含有大量的10 μm高細產品, 如將其分離利用并加大其生產量, 經濟效益是可觀的。
為了使其產品優異，佰辰機械磨機研究人員在實際使用4R3216、3R2114型傳統雷蒙磨過程中, 不斷地反復探討、分析改進，在其結構方面做了較大的改動，如：對主機傳動方式進行了改進。對主軸與字架懸臂進行了利于穩定的結構改造， 使其運轉平穩,中心無擺動; 將分析機傳動部分由腔內托式, 改為腔外垂吊傳動腔內旋轉兩隔離, 增強其工作穩定性、耐用性。在粉碎區部分, 使待研磨物料始終聚集在研磨粉碎區內進行有效加工，提高了研磨的效率; 在磨輥結構上進行了改造, 使磨輥輪與磨輥軸可互補運轉，在自轉的同時，也在公轉。使其工效及耐用性更高,并能在更大的研磨力及更高的運轉速度下工作。
在通風部分，將風箱和風道均由原水平底改為向中心傾斜30°, 形成斗狀, 確保風箱、風道始終暢通無堵塞, 風量始終保持所需量，使雷磨粉機主機磨粉處于工作中。在整個系統設計配置上, 由傳統的兩級收集為改四級收集。一、二級收集用循環負壓鎖閉式收集, 無粉塵溢出，三、四級收集采用可控溢出式干濕串聯收集, 斷絕粉塵污染, 整個收集系統在收集到高細產品的同時, 也減少了對周?chē)h(huán)境的污染。

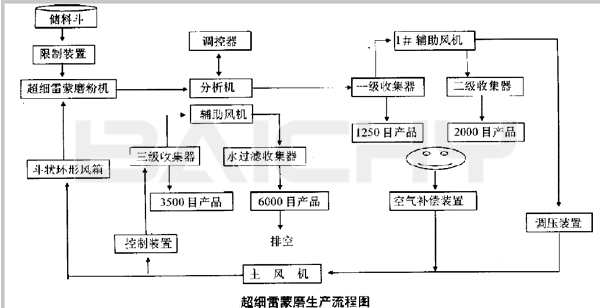

在雷磨粉機成套設備研究生產中，佰辰始終堅持以質取勝、以工藝贏市場、以服務贏人心的企業精神，力爭民眾造福，為國家經濟建設貢獻自己微薄的一份力。以下通過實際雷磨粉機生產示圖為您詳細展示磨粉機的結構流程圖。(源自佰辰雷蒙機，高細磨粉機網，轉載請注明。)
