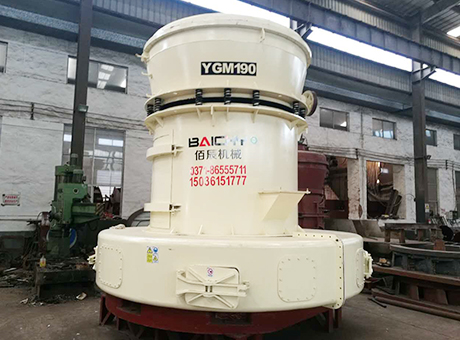

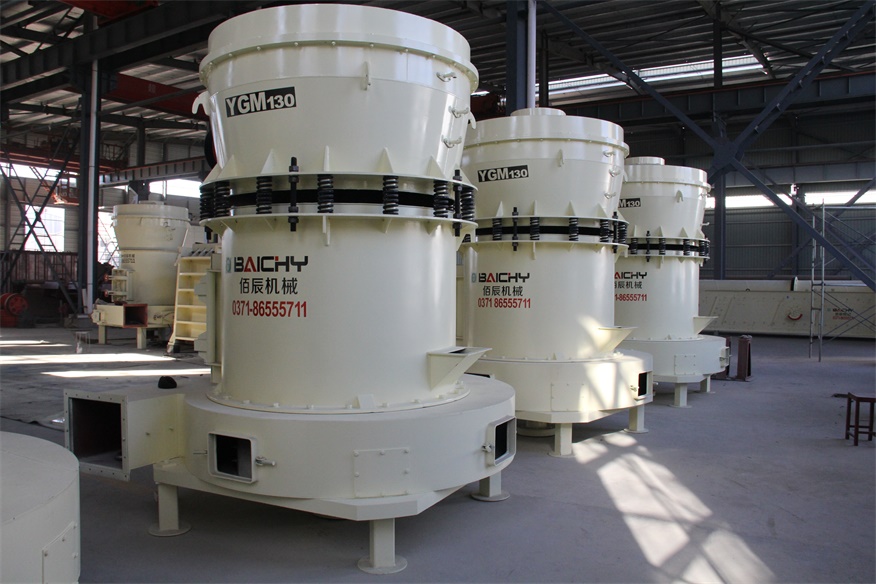

高壓懸輥磨粉機
產品簡介
高壓懸輥磨粉機是我公司工程師在多年從事高細制粉加工的經驗基礎上,潛心研制的新型磨粉設備,從而開創(chuàng )了工業磨粉效率高、低能耗的新篇章。高壓懸輥磨粉機適用范圍為:粉碎重晶石、石灰石、陶瓷、礦渣等莫氏硬度不大于9.3級,濕度在6%以下的非易燃易爆的礦山、冶金、化工、建材等行業280多種物料的高細制粉加工,成品粒度在80-425目范圍調節(細1000目)。該機可通過添加特殊裝置,可生產出30-80目的粗粉。
設備優勢
生產成本低, 穩定性好,性能高
基座采用高強度、防振裂球墨鑄鐵,中機體與基座采用軟連接,無剛性接觸,有效避免磨腔內產生的振動傳給中機體、分析機造成部件損壞,也可有效提高分析精度。
優良減速機,過載保護
采用優良減速機,運轉平穩、性能可靠,有效提高整機穩定性。減速機與電機采用三角帶傳遞動力,有利于過載保護。
分析機采用變頻調速
分析機采用變頻調速,比用電磁調速節能,調速控制,過程控制機動性好,自動化程度高。
旋風集粉器
集粉效率高,投資費用低,集粉過程中可隔離大部分細小塵埃。旋風集粉器集粉定量排出,有效降低整條風力系統的壓力損失。用戶也可根據成品粉塵含量選配“旁路集粉器”,減少塵埃含量。

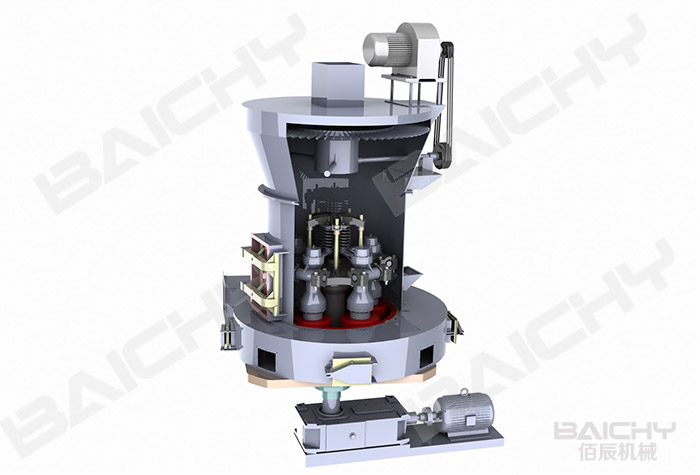

工作原理
高壓懸輥磨主機內,磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后,磨輥圍繞主軸旋轉,并在高壓彈簧與離心力的作用下,緊貼磨環滾動,其滾動壓力比同等動力條件下的雷蒙磨粉機高1.2倍,故產量大為提高。當被磨物料進入磨腔后,由鏟刀鏟起送入磨輥與磨環之間進行碾壓,碾壓后的粉末隨鼓風機的循環風帶入分析機,合格細粉隨氣流入旋風集粉器即為成品,大顆粒物料落回重磨。
技術參數
型號 | 磨輥數量 | 磨環直徑和高度 (mm) |
磨環直徑和高度 (mm) |
大進料尺寸 (mm) |
成品粒度 | 生產能力(t/h) | 主機功率(Kw) | 外形尺寸 |
YGM65 | 3 | 210×150 | 650×150 | 15 | 0.613-0.033 | 0.4-1.8 | 15 | 4100×3300×4500 |
YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 18.5 | 4300×3500×5100 |
YGM85 | 3 | 270×150 | 830×150 | 20 | 0.613-0.033 | 1.2-4 | 22 | 5300×4100×5200 |
YGM85B | 3 | 270×150 | 830×150 | 20 | 0.613-0.033 | 1.2-3.5 | 22 | 5300×4100×5200 |
YGM95 | 4 | 310×190 | 950×190 | 25 | 0.613-0.033 | 2.1-5.6 | 45 | 7100×5900×7900 |
YGM130 | 5 | 410×230 | 1280×230 | 30 | 0.613-0.033 | 2.5-9.5 | 90 | 7900×8000×9700 |
YGM160 | 6 | 450×300 | 1600×300 | 35 | 0.613-0.033 | 8-16 | 132 | 12550×5700×8355 |
YGM190 | 6 | 500×330 | 1900×330 | 40 | 0.613-0.033 | 18-36 | 250 | 11200×8530×9685 |
